技術特點

高精度傳動系統

X軸高強度箱型橫梁結構。

Y軸雙伺服馬達+雙螺桿驅動。

導軌、驅動及換刀系統均安裝于加 工區外，遠離切屑及油水污染。

高剛性結構設計

Z軸滑枕垂直上下移動。

滑枕配重系統透過油壓缸作動。

能有效提升動態反應及減少滾珠螺桿磨耗。

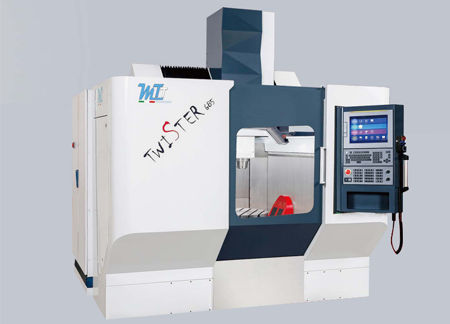

高性能五軸機

TWISTER系列天車式五軸機?采用∪型底座搭載雙邊支撐A、C軸旋轉工作臺搭配高性能內藏高速主軸、高剛性滾柱線軌與三軸精密光學尺。

A丶C軸可執行精密角度補正及RTCP旋轉中心誤差補償(選配)·確保五軸同動的刀尖精度·以完成不規則曲面加工等各種復雜之加工任務。

Y軸搭配自動開閉式天井護罩

閉合時為全密閉加工空間

符合人體工學

開啟時便于利用天車裝設治具及工件

工作區使用不鑼鋼鈑金

人性化的人機介面， 為操作者提供了更佳的操作舒適性。

符合人體工學設計的面板。

自動換刀機構與刀庫

自制內置式刀庫，有別于他牌市購之刀庫，完善利用機身空間，實現最精簡之占地面積。

圓盤式30刀（opt.鏈條式T型刀庫40/607J）。

刀庫安裝于機臺后側，可有效的阻隔鐵屑及粉塵進入刀倉。

伺服刀庫選刀，快速精準，減少等待預備刀之時間。

伺服刀臂快速換刀，刀對刀僅2秒鐘。

高效能內藏主軸

內藏式強力馬達主軸設計。

主軸搭配強力線圈設計，低震動特性。

搖籃式A/C軸旋轉工作臺

A軸采用高倍比、高精密減速機伺服驅動及雙環抱油壓煞車系統。

C軸采用DD馬達直接驅動，油壓碟煞。

A / C軸配備大直徑軸承。

高承載重量750 KG。

預留四通道供自動夾治具使用。

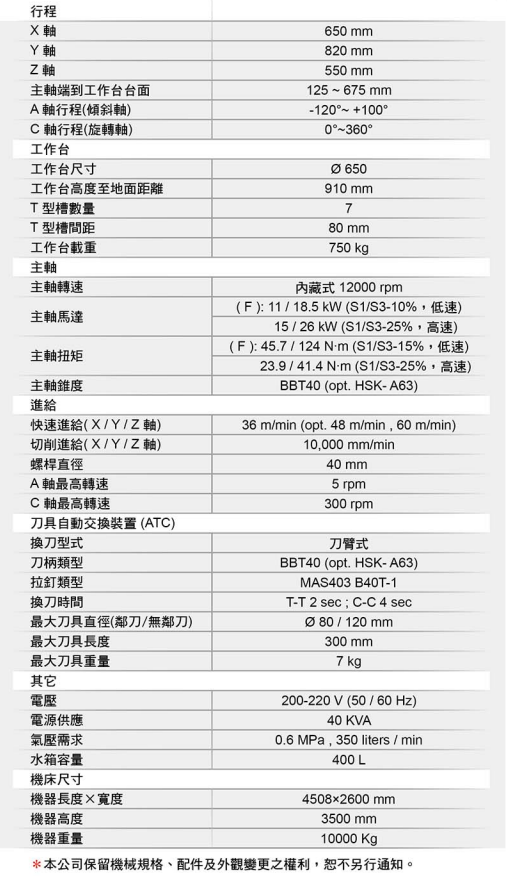

參數
