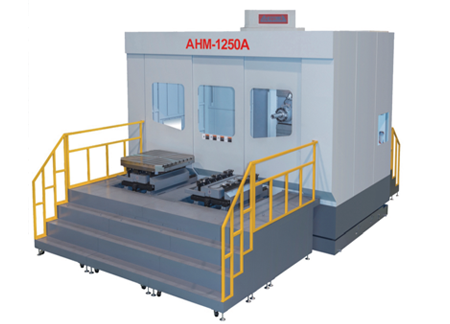

臥式加工中心在加工零件時，由于加工區域的需要，通常要求工作臺進行任意角度的旋轉。

當工件坐標系原點與工作臺旋轉中心重合時，工作臺的轉動不會影響加工。然而，由于工件坐標系原點的選擇是根據零件的結構特點和編程需要來確定的，因此被加工的零件通常不能與工作臺的旋轉中心重合。工件坐標系原點在機床坐標系中的位置隨著工作臺的旋轉而變化。

因此，有必要對工件坐標系原點進行復位。每個臥式加工中心的z軸主軸端面和b軸旋轉中心都有一個固定的值，因?yàn)樵谂P式加工中心的b軸旋轉過程中，使用宏程序轉換坐標系時需要這個值。下面是我公司開發的一種簡單可行的方法。

在為一個面設定工件坐標系原點后，根據補償值，手動計算其他面工件坐標系原點并輸入到相應的工件坐標系中，容易出現誤差，只能計算工作臺旋轉90度、180度、270度的工件坐標系原點，無法計算任何旋轉角度的工件坐標系原點。

該程序可以根據初始工件坐標系原點設定值，自動補償和計算工作臺旋轉任意角度的工件坐標系原點，并設置新的工件坐標系原點，自動輸入到相應的工件坐標系中，減少了工件坐標系設置錯誤的時間和概率，提高了生產效率和精度。
